Klassik

KLASSIK PROFIILI:

  • perinteinen laatuteräksestä valmistettu kattopäällyste
  • nopea asennus – liitokset liittyvät toisiinsa tietynlaisen lukitusjärjestelmän avulla
  •  käytetään, jos katon kaltevuus on enintään 15 ast.
  • voidaan käyttää myös seinäpäällystemateriaalina

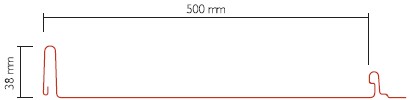

PROFIILIN POIKKILEIKKAUS



ASENNUS

Klassik-profiilia käytetään katoissa, joiden kaltevuus on vähintään 15 ast. Jos kaltevuus on loivempi (min. 1:9), on pitkittäisissä jatkokohdissa käytettävä tiivisteitä. Rimoituksena käytetään kunnolla kalibroituja sahalautoja tai teräsruoteita.

Ruoteiden suurin sallittu etäisyys on 200mm

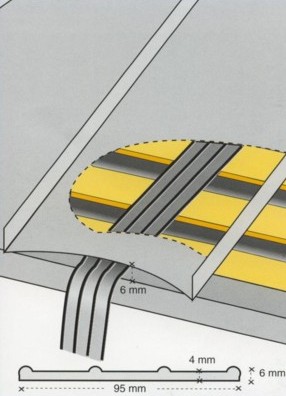

Suosittelemme melun vaimentamiseen käytettävän levyjen alla keskikohtaan asennettavaa melueristetiivistettä, joka asennetaan harjasta viimeistä edelliseen ruoteeseen.



Soovitame kasutada helide summutamiseks plaatide alla keskkohta paigaldatavat heliisolatsioonitihendit, mis paigaldatakse harjast kuni eelviimase roovini.



Levyjen nostamisella vältä niiden ristikkäistä murtamista!



Levyjen liittämiseen paina kädellä kahden profiilin liitoskohtaan, jalalla painattaessa käytä aina kumipohjaisia jalkineita!

Kiinnitä räystään pelti (1) ruostumattomalla matalapäisellä ruuvilla. Asenna tiiviste (2) profiilin keskelle pitkittäissuunnalla harjasta viimeistä edelliseen ruoteeseen. Seuraavaksi asenna profiilin levyt siten, että ne ulottuisivat 50 mm yli räystään reunan. Profiilin alempi reuna kiinnitä kahdella kattoruuvilla (jokaisen levyn alempi ja ylempi reuna kiinnitetään kahdella ruuvilla? jokaisen levyn kohdalla tulee siis 4 ruuvia. Käytä ruuvien kiristämiseen vähintään 50 mm pituista päätä, jotta ei syntyisi vaurioita. Käytä levyjen reunojen kiinnittämiseen matalapäisiä ruostumattomia ruuveja, menekki 6 kpl/m2. Seuraava levy lukitse tarvittaessa edellisen levyn reunaan (Kuva B). Ruuvit jäävät levyn alle piiloon.

Levyjen käsittelyssä ei saa käyttää hankaavia leikkausvälineitä, teräksen jäämät on heti poistettava! Jos päällyste vaurioitui, käytä ehdottomasti korjausmaaleja!

Harjassa tai seinään liittymisen kohdalla kiinnitä levyyn reiitetty harjan tukilista, jonka tehtävänä on tukea harjapeltiä ja varmistaa näin tuuletus harjan alla. Jos kaltevuus on loiva, asenna tukipellin alle tiivistenauha.

LISÄLISTOJEN ASENNUSOHJEET

  • kaikki lisälistat kiinnitetään SL2 listaruuveilla, ruuvien välinen etäisyys noin 500 mm
  • päätypellin alle jäävän levyn reuna taivuta ylöspäin
  • jiireihin tehdään tiheä laudoitus molemmin puolin 600 mm leveydeltä. Levyt kiinnitetään jiiripellin läpi porapäisillä ruuveilla.

Levyjen pitkittäisjatkosten kohdalla tehdään limitykset shakkilautana, minimilimitys 200 mm. Limitysten etäisyys pitkittäissuunnassa on min. 400 mm.

Limityskohta kiinnitetään porapäisillä ruuveilla (2 kpl. levyä kohtaan).
